Platí pro: vozidla s fixační soupravou
Upevňovací souprava brání klouzání předmětů v zavazadlovém prostoru.

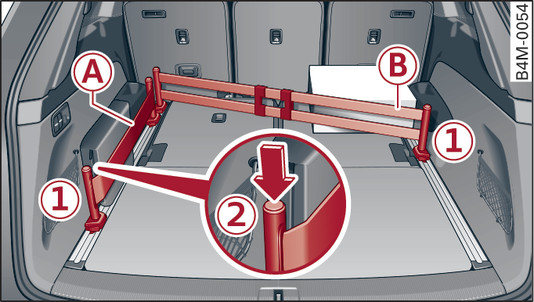

- Obr. 94 Zavazadlový prostor: upevňovací souprava

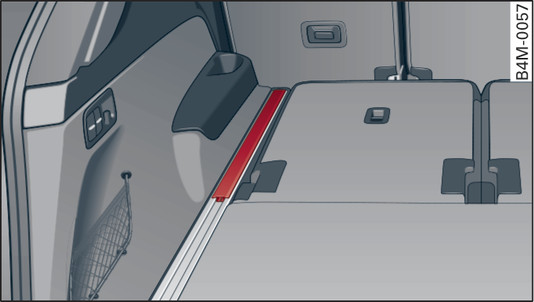

- Obr. 95 Zavazadlový prostor: kryt kolejnice
Ujistěte se, že je opěradlo vztyčené a síťová oddělovací stěna je zavěšená Odkaz►.
Montáž upevňovacího popruhu -A-
Nasaďte upevňovací očka Odkaz►.
Stiskněte tlačítko -2- na příchytkách -1- a nasaďte je na upevňovací očka obr. 94►.
Přesvědčte se, že držáky zaklesly.
Posunutím upevňovacích oček se dostane upevňovací popruh do požadované polohy Odkaz►.
Stisknutím tlačítka -2- upevňovací popruh napnete.
Montáž teleskopické tyče -B-
Nasaďte upevňovací očka Odkaz►.
Stiskněte tlačítko -2- na příchytkách -1- a nasaďte je na upevňovací očka obr. 94►.
Přesvědčte se, že držáky zaklesly.
Posunutím upevňovacích oček se dostane teleskopická tyč do požadované polohy Odkaz►.
Zatlačte držák -1- dolů -2- a posuňte ho současně druhou rukou za spodní oblast do požadované polohy.
Přesvědčte se, že držáky zaklesly.
Kryt kolejnice
V případě potřeby je možné kryt nasadit do kolejnice.
Kryt kolejnice nasaďte do profilu obr. 95►.
- Zadní opěradlo musí být bezpečně zaaretováno, aby se při náhlém brzdění nemohl žádný předmět ze zavazadlového prostoru posunout dopředu.
- Volné předměty v prostoru pro cestující se mohou při náhlém manévru nebo nehodě pohybovat dopředu a zranit cestující.
UPOZORNĚNÍ
Pokud přepravujete osoby na třetí řadě sedadel*, sejměte posuvná upevňovací očka* a nasaďte kryty na kolejnice, abyste vyloučili možnost zranění obr. 95►.
Poznámka
Pokud posuvná upevňovací očka* nepotřebujete, nasaďte kryty kolejnic. To brání znečištění a poškození.
