Platí pro: vozidla s tažným zařízením
Vyklopení a zaklopení tažného zařízení se musí provádět pečlivě.

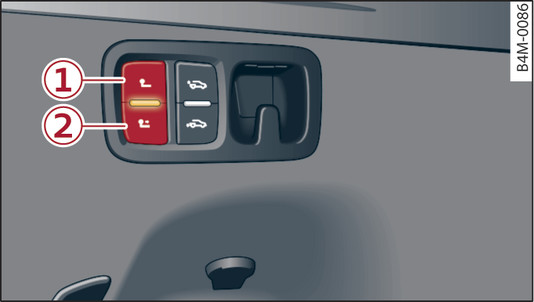

- Obr. 121 Zavazadlový prostor: tlačítko

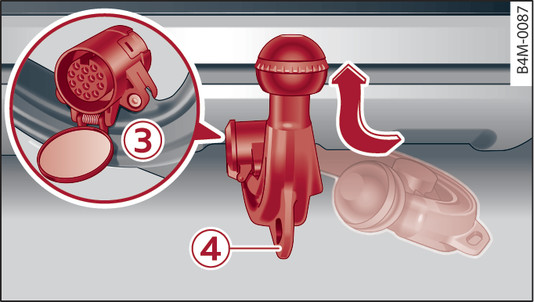

- Obr. 122 Zadní nárazník: zásuvka tažného zařízení, očko na pojistné lanko
Vyklopení tažného zařízení
Zapněte parkovací brzdu.
Otevřete kapotu zavazadlového prostoru.
Po krátké době zkontrolujte, zda trvale svítí dioda LED v tlačítku. Kulová hlava se nachází v provozní poloze.
Zapojte kabel přívěsu do zásuvky obr. 122► -3-.
Když připojíte přívěs ke svému vozidlu, zavěste pojistné lanko přívěsu do očka -4-.
Po zapnutí zapalování se nesmí na displeji sdružených přístrojů rozsvítit kontrolní světlo
ani pokyn Zkontrolujte tažné zařízení.
ani pokyn Zkontrolujte tažné zařízení.Zaklopení tažného zařízení
Odpojte přívěs a rozpojte elektrické spojení mezi vozidlem a přívěsem ►.
Případně ze zásuvky přívěsu vyjměte adaptéry.
Krátce stiskněte tlačítko -2-. Tažné zařízení se zaklopí zpět do „klidové polohy“.
Po krátké době zkontrolujte, zda trvale svítí dioda LED v tlačítku. Kulová hlava se nachází v klidové poloze.
Po zapnutí zapalování se nesmí na displeji sdružených přístrojů rozsvítit kontrolní světlo ani pokyn Zkontrolujte tažné zařízení.
ani pokyn Zkontrolujte tažné zařízení.U jedoucího vozidla nebo při zavřené kapotě zavazadlového prostoru není tlačítko funkční.
Pojistka proti přetížení okamžitě přeruší sklápění, pokud se během něho vyskytne nějaký odpor. Na to upozorňuje blikáním dioda LED v tlačítku.
Nejdříve odstraňte příčinu (např. nějaký předmět), abyste mohli vypnout pojistku proti přetížení. Krátce stiskněte tlačítko, dokud tažné zařízení nedosáhne provozní nebo klidové polohy.
Význam diody LED v tlačítku
- Pokud dioda LED bliká, tažné zařízení ještě není v provozní nebo klidové poloze.
- Pokud dioda LED svítí, tažné zařízení se nachází v provozní nebo klidové poloze.
- Dbejte, aby se v prostoru vyklápění tažného zařízení nenacházela žádná osoba, zvíře ani předmět.
- Pokud tažné zařízení správně nezaaretuje, nesmí se v žádném případě použít – nebezpečí zranění a nehody!
- Nikdy se nedotýkejte tlačítka, když je připojen přívěs nebo když je na tažné zařízení přimontován nosič zavazadel nebo jiné díly – nebezpečí nehody!
- Nikdy nezasahujte do procesu vyklápění tažného zařízení nějakými pomůckami nebo nářadím. Hlava se tím může poškodit. Bezpečné použití tažného zařízení pak již nelze zaručit.
- Nikdy nejezděte s přívěsem, když dioda LED bliká. V tomto případě není tažné zařízení zaaretované a není ve své koncové poloze, nebezpečí nehody!
- Tažné zařízení používejte pouze tehdy, když je tažné zařízení úplně vysunuté a bezpečně zaaretované.
- Jestliže dojde k poruchám na elektrickém nebo tažném zařízení, nechejte tažné zařízení přezkoušet v některém z odborných servisů.
UPOZORNĚNÍ
- Vysokotlaké mycí zařízení při mytí vozidla nesměrujte přímo na těsnění tažného zařízení nebo do zásuvky. Mohlo by se poškodit. Vlhkost by tak mohla vniknout do zařízení a tím způsobit jeho zrezivění a poškození.
- Pokud stisknete tlačítko v době, kdy je ještě připojen přívěs nebo je na tažném zařízení namontován nosič zavazadel, ochranný kryt nebo jiný díl, může se sklápěcí zařízení, díly vozidla a moduly poškodit.
Poznámka
- Očko -4- na tažném zařízení je určeno výhradně pro upevnění pojistného lanka přívěsu.
- Při velmi nízkých vnějších teplotách může docházet při odklápění/přiklápění tažného zařízení k poruchám funkce. V tomto případě podržte tlačítko stisknuté tak dlouho, dokud tažné zařízení nedosáhne provozní nebo klidové polohy. Rovněž stačí postavit vozidlo na teplejší místo (např. do garáže).
- Před jízdou bez přívěsu tažné zařízení sklopte.
