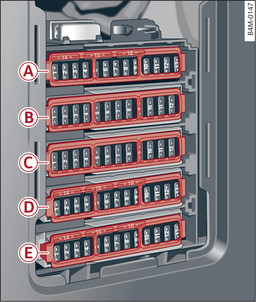

- Obr. 342 Prostor nohou řidiče (vozidlo s řízením vlevo): nosník pojistek s plastovým třmenem

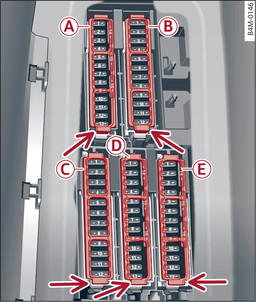

- Obr. 343 Prostor nohou spolujezdce (vozidlo s řízením vpravo): nosník pojistek s plastovým třmenem
Nosník pojistek -A- (hnědý) | |
Č. | Spotřebič |
1 | Odvětrání klikového hřídele |
2 | Měřič množství vzduchu |
3 | Klapka spalin |
4 | Podtlakové čerpadlo, čerpadlo topné vody, snímač pevných částic, snímač bionafty |
5 | Snímač brzdových světel |
6 | Ventily motoru |
7 | Sondy lambda, měřič hmotnostního množství vzduchu |
8 | Vodní čerpadlo, vysokotlaké čerpadlo, vysokotlaký ventil, měřič hmotnostního množství vzduchu |
9 | Čerpadlo topné vody |
10 | Snímač tlaku oleje, snímač teploty oleje |
11 | Spojkový snímač |
12 | Ventily motoru |
13 | Ventilátor chladiče |
14 | Vstřikovací ventily |
15 | Zapalovací cívky |
16 | Palivové čerpadlo |
Nosník pojistek -B- (červený) | |
Č. | Spotřebič |
1 | Zapalovací cívky |
2 | Ventily motoru |
5 | Uložení motoru |
7 | Přístrojová deska |
8 | Klimatizace (větrák) |
Nosník pojistek -C- (černý) | |
Č. | Spotřebič |
1 | Vyhřívání sedadel vpředu |
2 | Stěrače |
3 | Elektronika levého světlometu |
4 | Panoramatická skleněná střecha |
5 | Řídicí jednotka dveří vlevo |
6 | Zásuvky |
7 | Řídicí jednotka zadních dveří vpravo |
9 | Elektronika pravého světlometu |
10 | Ostřikovače skla/ostřikovače světlometů |
11 | Řídicí jednotka zadních dveří vlevo |
12 | Nezávislé topení |
Nosník pojistek -D- (hnědý) | |
Č. | Spotřebič |
1 | Větrání sedadla, vyhřívání sedadla, zpětné zrcátko, ovládací jednotka klimatizace vzadu |
2 | Gateway |
3 | Zvukový akční prvek/sound výfuku |
5 | Vodní ventil převodovky |
8 | Asistent nočního vidění, ionizátor, HomeLink |
9 | Adaptive cruise control |
11 | Videokamera |
12 | Světlomet LED Matrix/světlomet LED vpravo |
13 | Světlomet LED Matrix/světlomet LED vlevo |
14 | Stěrač zadního skla |
Nosník pojistek -E- (červený) | |
Č. | Spotřebič |
1 | Zabezpečovací zařízení proti krádeži |
2 | Řídicí jednotka motoru |
3 | Bederní opěrka |
4 | Automatická převodovka |
5 | Houkačka |
6 | Elektromechanická parkovací brzda |
7 | Řídicí jednotka brány (Gateway) |
8 | Vnitřní osvětlení podhledu střechy |
10 | Řídicí jednotka airbagu |
11 | Elektronická kontrola stability (ESC) |
12 | Diagnostická zásuvka, senzor světla/deště |
13 | Klimatizace |
14 | Řídicí jednotka předních dveří vpravo |
15 | Kompresor klimatizace |
