Gilt für: Fahrzeuge mit Komfortklimaautomatik 4-Zonen
Wir empfehlen Ihnen, die Taste AUTO zu drücken und die Temperatur auf 22 °C einzustellen.

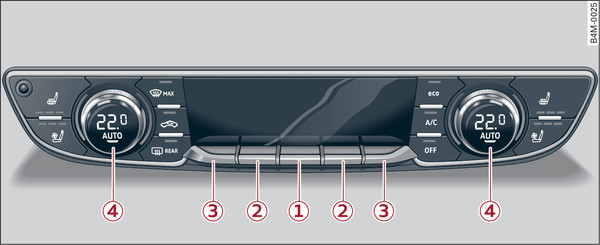

- Abb. 100 Komfortklimaautomatik 4-Zonen: Bedienelemente im Cockpit
- Abb. 101 Komfortklimaautomatik 4-Zonen: Bedienelemente im Fond
Die Funktionen werden durch Drücken der Drehregler, Tasten bzw. Wipptasten ein-/ausgeschaltet. Die LED in der jeweiligen Taste bzw. dem jeweiligen Drehregler leuchtet bei eingeschalteter Funktion. Die Wipptasten sind berührungssensitiv. Mit den Drehreglern -4- wird die Temperatur eingestellt Abb. 100►. Durch Drücken der Drehregler wird der Automatikbetrieb aktiviert/deaktiviert. Fahrer- und Beifahrerseite können getrennt eingestellt werden.
Mit dem Bedienelement im Fond Abb. 101► kann die Fondseite links und rechts eingestellt werden.
Die Klimaanlage wird mit der Taste OFF ein-/ausgeschaltet. Sie wird auch eingeschaltet, wenn Sie eine andere Taste bzw. einen Drehregler drücken. Mit der Taste OFF im Fond wird nur die Klimatisierung im Fond ein-/ausgeschaltet. Bei ausgeschalteter Klimaanlage wird die Luftzufuhr von außen gesperrt.
Bei ausgeschaltetem Kühlbetrieb wird die Luft nicht gekühlt und entfeuchtet. Dadurch können die Scheiben beschlagen. Bei Außentemperaturen im Minusbereich schaltet sich der Kühlbetrieb automatisch aus.
Bei eingeschaltetem eco Betrieb arbeitet die Klimaanlage besonders verbrauchsgünstig.
Im Umluftbetrieb wird die Luft im Fahrzeuginnenraum umgewälzt und gefiltert. Dadurch wird weitgehend verhindert, dass verunreinigte Außenluft in den Fahrzeuginnenraum gelangt. Wir empfehlen, beim Durchfahren eines Tunnels oder im Stau den Umluftbetrieb einzuschalten ►.
Der Umluftbetrieb wird durch Drücken des Drehreglers -4- oder der Taste
ausgeschaltet.
ausgeschaltet.Der Automatikbetrieb sorgt für konstante Temperaturen im Fahrzeuginnenraum. Lufttemperatur, Luftmenge und Luftverteilung werden automatisch geregelt.
Die Temperatur ist in einem Bereich von +16 °C bis +28 °C einstellbar. Außerhalb dieses Bereichs erscheint im Display der Klimaanlage LO oder HI. In beiden Endstellungen läuft die Klimaanlage ständig mit maximaler Kühl- bzw. Heizleistung. Es erfolgt keine Temperaturregelung.
Sie können die vom Gebläse erzeugte Luftmenge manuell Ihren Bedürfnissen mit den Wipptasten -3- anpassen. Um das Gebläse automatisch regeln zu lassen, drücken Sie den Drehregler -4-.
Über die Wipptasten -2- können Sie einstellen, aus welchen Düsen die Luft strömen soll. Drücken Sie die Wipptasten -2- so oft, bis die gewünschte Luftverteilung im Display des Klimabedienteils angezeigt wird. Um die Luftverteilung automatisch regeln zu lassen, drücken Sie den Drehregler -4-.
Sie können die Breitbanddüse über die Taste
im Cockpit Abb. ►-6- öffnen bzw. schließen.
im Cockpit Abb. ►-6- öffnen bzw. schließen.Wenn Sie die Taste
/
* drücken, ist die Sitzheizung/-lüftung auf der höchsten Stufe 3 eingeschaltet. Die Temperaturstufe können Sie anhand der LED s feststellen. Um die Temperatur zu reduzieren, drücken Sie erneut die Taste. Um die Sitzheizung/-lüftung auszuschalten, drücken Sie die Taste so oft, bis keine LED mehr leuchtet.
/ * drücken, ist die Sitzheizung/-lüftung auf der höchsten Stufe 3 eingeschaltet. Die Temperaturstufe können Sie anhand der LED s feststellen. Um die Temperatur zu reduzieren, drücken Sie erneut die Taste. Um die Sitzheizung/-lüftung auszuschalten, drücken Sie die Taste so oft, bis keine LED mehr leuchtet.Die Sitzheizung/-lüftung regelt nach 10 Minuten automatisch von Stufe 3 auf Stufe 2.
Die Front- und Seitenscheiben werden schnellstmöglich entfrostet bzw. von Beschlag befreit. Die maximale Luftmenge strömt überwiegend aus den Düsen unterhalb der Frontscheibe. Der Umluftbetrieb wird ausgeschaltet. Die Temperatur sollte auf 22 °C oder höher eingestellt werden. Die Temperaturregelung erfolgt automatisch.
Das Entfrosten wird durch Drücken des Drehreglers -4- ausgeschaltet.
Gilt für Fahrzeuge mit Frontscheibenheizung*: Bei niedrigen Außentemperaturen wird die Frontscheibenheizung zusätzlich zum Gebläse eingeschaltet. Drücken Sie die Taste
MAX länger. Die LED in der Taste blinkt.
MAX länger. Die LED in der Taste blinkt.Die Heckscheibenheizung funktioniert nur bei laufendem Motor und wird in Abhängigkeit von der Außentemperatur nach 10 bis 20 Minuten automatisch ausgeschaltet.
Um die Heckscheibenheizung dauerhaft einzuschalten, drücken Sie die Taste
REAR länger als 3 Sekunden. Dies bleibt bis zum Ausschalten der Zündung gespeichert.
REAR länger als 3 Sekunden. Dies bleibt bis zum Ausschalten der Zündung gespeichert.Die Funktion wird mit der Wipptaste -1- ausgewählt. Bei eingeschalteter Synchronisation werden die Einstellungen der Fahrerseite für die Beifahrerseite und den Fond übernommen (bis auf Sitzheizung/-lüftung*). Sobald die Einstellungen auf der Beifahrerseite oder im Fond geändert werden, schaltet sich die Synchronisation aus und im Display erscheint 4-Zone.
Die Funktion wird mit der Wipptaste -1- ausgewählt. Mit eingeschalteter Funktion können über das Klimabedienteil im Cockpit alle Einstellungen für den Fond vorgenommen werden. Gleichzeitig kann das Klimabedienteil im Fond nicht bedient werden. Die Funktion wird nach einer bestimmten Zeit automatisch oder nach Verlassen des Menüs abgeschaltet.
Mit den Rändelrädern können die mittleren und äußeren Luftaustrittsdüsen im Cockpit und die Luftaustrittsdüsen in der Mittelkonsole hinten und in den Türpfosten geöffnet und geschlossen werden. Mit den Hebeln kann die Ausströmrichtung der Düsen verändert werden. Die Breitbanddüse wird über die Taste Abb. ►-6- geöffnet bzw. geschlossen.
Abb. ►-6- geöffnet bzw. geschlossen.Sie können bei ausgeschalteter Zündung die Funktion Restwärme aktivieren, wenn Sie den Drehregler -4- drücken. Dabei wird die Restwärme des Kühlwassers zum Heizen des Innenraums verwendet. Die Funktion Restwärme wird nach etwa 30 Minuten automatisch abgeschaltet.
- Sie sollten den Umluftbetrieb nicht über einen längeren Zeitraum eingeschaltet lassen, da keine Frischluft zugeführt wird und bei ausgeschaltetem Kühlbetrieb die Fensterscheiben beschlagen können - Unfallgefahr!
- Personen mit eingeschränkter Schmerz- oder Temperaturwahrnehmung können sich bei der Benutzung der Sitzheizung Verbrennungen zuziehen. Diese Personen dürfen die Sitzheizung nicht benutzen - Verletzungsgefahr!
VORSICHT
Um die Heizungselemente der Sitzheizung nicht zu beschädigen, sollten Sie nicht auf den Sitzen knien oder sie anderweitig punktbelasten.
Hinweis
Wenn die elektrische Kindersicherung* eingeschaltet wird, ist keine Bedienung am Fondklimabedienteil möglich. Mit der Funktion SET REAR lassen sich über das Klimabedienteil im Cockpit alle Einstellungen für den Fond vornehmen Link►.
