Gilt für: Fahrzeuge mit Anhängevorrichtung
Das Aus- und Einschwenken der Anhängevorrichtung muss mit Sorgfalt durchgeführt werden.

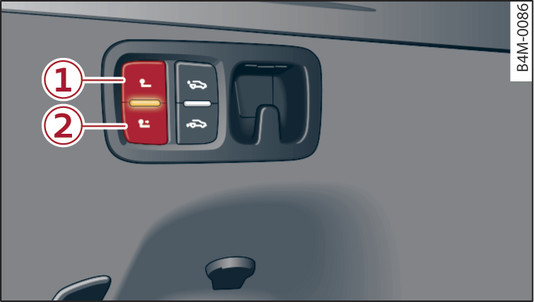

- Abb. 121 Ausschnitt aus Gepäckraum: Taste

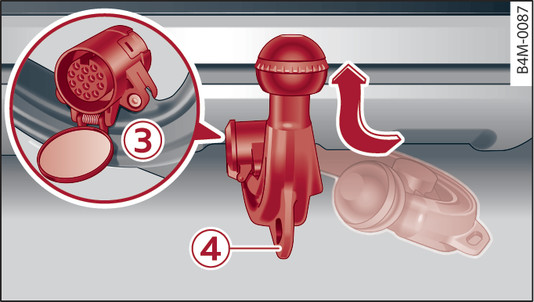

- Abb. 122 Bereich hinterer Stoßfänger: Anhängersteckdose und Öse für Abreißseil
Anhängevorrichtung ausschwenken
Schließen Sie die Parkbremse.
Öffnen Sie die Gepäckraumklappe.
Tippen Sie die Taste Abb. 121►-1- kurz an ►. Die Anhängevorrichtung schwenkt in die „Betriebsstellung“.
Überprüfen Sie nach kurzer Zeit, ob die LED in der Taste dauerhaft leuchtet. Die Betriebsstellung ist erreicht.
Schließen Sie das Kabel des Anhängers an der Steckdose Abb. 122► -3- an.
Wenn Sie einen Anhänger an Ihr Fahrzeug ankoppeln, hängen Sie das Abreißseil des Anhängers in die Öse -4- ein.
Beim Einschalten der Zündung dürfen im Display des Kombiinstruments die Kontrollleuchte
sowie Bitte Anhängerkupplung prüfen nicht erscheinen.
sowie Bitte Anhängerkupplung prüfen nicht erscheinen.Anhängevorrichtung einschwenken
Kuppeln Sie den Anhänger ab und trennen Sie die elektrische Verbindung zwischen Fahrzeug und Anhänger ►.
Entfernen Sie ggf. Adapterstücke von der Anhängersteckdose.
Tippen Sie die Taste -2- kurz an. Die Anhängevorrichtung schwenkt in die „Ruhestellung“ zurück.
Überprüfen Sie nach kurzer Zeit, ob die LED in der Taste dauerhaft leuchtet. Die Ruhestellung ist erreicht.
Beim Einschalten der Zündung dürfen im Display des Kombiinstruments die Kontrollleuchte sowie Bitte Anhängerkupplung prüfen nicht erscheinen.
sowie Bitte Anhängerkupplung prüfen nicht erscheinen.Bei fahrendem Fahrzeug oder geschlossener Gepäckraumklappe ist die Taste außer Funktion.
Ein Überlastungsschutz unterbricht sofort den Schwenkvorgang, falls sich ein Widerstand währenddessen aufbaut. Dieses wird durch Blinken der LED in der Taste angezeigt.
Um den Überlastungsschutz auszuschalten, beseitigen Sie zunächst den Widerstand (z. B. Gegenstände). Tippen Sie die Taste kurz an, bis die Anhängevorrichtung seine Betriebs- oder Ruhestellung erreicht hat.
Bedeutung der LED in der Taste
- Wenn die LED blinkt, befindet sich die Anhängevorrichtung noch nicht in der Betriebs- oder Ruhestellung.
- Wenn die LED leuchtet, befindet sich die Anhängevorrichtung in der Betriebs- oder Ruhestellung.
- Achten Sie darauf, dass sich weder Personen noch Tiere oder Gegenstände im Schwenkbereich der Anhängevorrichtung befinden.
- Wenn die Anhängevorrichtung nicht richtig eingerastet ist, darf sie auf keinen Fall benutzt werden – Unfall- und Verletzungsgefahr!
- Betätigen Sie niemals die Taste, wenn ein Anhänger angekuppelt ist oder sich auf der Anhängevorrichtung ein Gepäckträger oder sonstige Anbauteile befinden – Unfallgefahr!
- Greifen Sie niemals mit Hilfsmitteln oder Werkzeugen in den Schwenkvorgang der Anhängevorrichtung ein. Diese kann dadurch beschädigt werden. Ein sicherer Gebrauch der Anhängevorrichtung ist dann nicht mehr gewährleistet.
- Fahren Sie niemals mit einem Anhänger, wenn die LED blinkt. Da die Anhängevorrichtung in diesem Fall nicht eingerastet ist und sich damit nicht in seiner Endstellung befindet, besteht Unfallgefahr!
- Benutzen Sie die Anhängevorrichtung nur dann, wenn die Anhängevorrichtung vollständig ausgefahren und sicher eingerastet ist.
- Lassen Sie die Anhängevorrichtung von einem Fachbetrieb überprüfen, falls Störungen in der elektrischen Anlage oder an der Anhängevorrichtung selbst vorliegen.
VORSICHT
- Richten Sie einen Hochdruckreiniger nicht direkt auf die Dichtung der Anhängevorrichtung oder die Steckdose. Die Dichtung kann beschädigt werden. Dadurch kann Feuchtigkeit eindringen und diese kann Rostschäden sowie Schäden an der Anlage verursachen.
- Wenn Sie die Taste betätigen, solange ein Anhänger angekuppelt ist oder sich auf der Anhängevorrichtung ein montierter Gepäckträger oder sonstige Anbauteile befinden, können die Schwenkvorrichtung, Fahrzeugteile und Anbauteile beschädigt werden.
Hinweis
- Die Öse -4- an der Anhängevorrichtung ist ausschließlich dafür vorgesehen, das Abreißseil des Anhängers zu befestigen.
- Bei sehr niedrigen Außentemperaturen kann es zu Funktionsstörungen beim Aus- und Einschwenken der Anhängevorrichtung kommen. Halten Sie in diesen Fällen die Taste so lange gedrückt, bis die Anhängevorrichtung seine Betriebs- oder Ruhestellung erreicht hat. Oft genügt es auch, das Fahrzeug in wärmere Räume (z. B. Garage) zu stellen.
- Wenn Sie ohne Anhänger fahren, sollten Sie die Anhängevorrichtung einschwenken.
