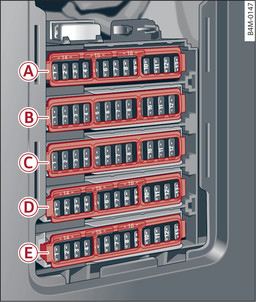

- Abb. 342 Fahrerfußraum (Linkslenker): Sicherungsträger mit Kunststoffbügel

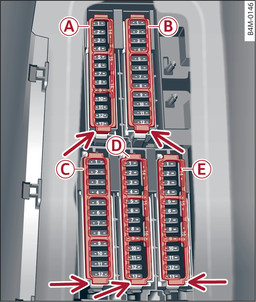

- Abb. 343 Beifahrerfußraum (Rechtslenker): Sicherungsträger mit Kunststoffbügel
Sicherungsträger -A- (braun) | |
Nr. | Verbraucher |
1 | Kurbelwellenheizung |
2 | Luftmassenmesser |
3 | Abgasklappen |
4 | Unterdruckpumpe, Heizwasserpumpe, Partikelsensor, Biodieselsensor |
5 | Bremslichtsensor |
6 | Motorventile |
7 | Lambdasonden, Luftmassenmesser |
8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Luftmassenmesser |
9 | Heizwasserpumpe |
10 | Öldrucksensor, Öltemperatursensor |
11 | Kupplungswegsensor |
12 | Motorventile |
13 | Kühlerlüfter |
14 | Einspritzventile |
15 | Zündspulen |
16 | Kraftstoffpumpe |
Sicherungsträger -B- (rot) | |
Nr. | Verbraucher |
1 | Zündspulen |
2 | Motorventile |
5 | Motorlager |
7 | Schalttafel |
8 | Klimaanlage (Gebläse) |
Sicherungsträger -C- (schwarz) | |
Nr. | Verbraucher |
1 | Sitzheizung vorn |
2 | Scheibenwischer |
3 | Scheinwerferelektronik links |
4 | Panorama-Glasdach |
5 | Türsteuergerät vorn links |
6 | Steckdosen |
7 | Türsteuergerät hinten rechts |
9 | Scheinwerferelektronik rechts |
10 | Scheibenwaschanlage/Scheinwerfer-Reinigungsanlage |
11 | Türsteuergerät hinten links |
12 | Standheizung |
Sicherungsträger -D- (braun) | |
Nr. | Verbraucher |
1 | Sitzlüftung, Sitzheizung, Rückspiegel, Klimabedienteil hinten |
2 | Gateway |
3 | Soundaktor/Soundabgasanlage |
5 | Wasserventil Getriebe |
8 | Nachtsichtassistent, Ionisator, HomeLink |
9 | Adaptive cruise control |
11 | Video-Kamera |
12 | Matrix LED-Scheinwerfer/LED-Scheinwerfer rechts |
13 | Matrix LED-Scheinwerfer/LED-Scheinwerfer links |
14 | Heckscheibenwischer |
Sicherungsträger -E- (rot) | |
Nr. | Verbraucher |
1 | Diebstahlwarnanlage |
2 | Motorsteuergerät |
3 | Lendenwirbelstütze |
4 | Schaltbetätigung Automatikgetriebe |
5 | Hupe |
6 | Elektromechanische Parkbremse |
7 | Gateway-Steuergerät |
8 | Innenlicht Dachhimmel |
10 | Airbag-Steuergerät |
11 | Elektronische Stabilisierungskontrolle (ESC) |
12 | Diagnosesteckdose, Licht-/Regensensor |
13 | Klimaanlage |
14 | Türsteuergerät vorn rechts |
15 | Klimakompressor |
