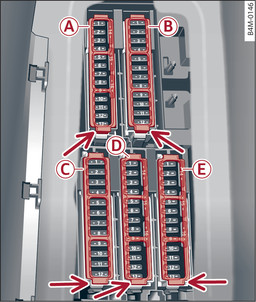

- Fig. 342Espacio reposapiés del conductor (vehículos con volante a la izquierda): Portafusibles con estribo de plástico

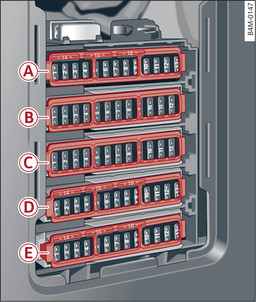

- Fig. 343Espacio reposapiés del acompañante (vehículos con volante a la derecha): Portafusibles con estribo de plástico
Portafusibles -A- (marrón) | |
N° | Consumidor |
1 | Calefacción del cigüeñal |
2 | Medidor de la masa de aire |
3 | Chapaletas de escape |
4 | Bomba de depresión, bomba de agua caliente, sensor de partículas, sensor de biodiesel |
5 | Sensor de la luz de freno |
6 | Válvulas del motor |
7 | Sondas lambda, medidor de la masa de aire |
8 | Bomba de agua, bomba de alta presión, válvula reguladora de alta presión, medidor de la masa de aire |
9 | Bomba de agua caliente |
10 | Sensor de la presión del aceite, sensor de la temperatura del aceite |
11 | Sensor de recorrido del embrague |
12 | Válvulas del motor |
13 | Ventilador del radiador |
14 | Inyectores |
15 | Bobinas de encendido |
16 | Bomba de combustible |
Portafusibles -B- (rojo) | |
N° | Consumidor |
1 | Bobinas de encendido |
2 | Válvulas del motor |
5 | Soporte del motor |
7 | Tablero de instrumentos |
8 | Climatizador (ventilador) |
Portafusibles -C- (negro) | |
N° | Consumidor |
1 | Calefacción del asiento, delante |
2 | Limpiaparabrisas |
3 | Electrónica del faro izquierdo |
4 | Techo panorámico de cristal |
5 | Unidad de control de la puerta delantera izquierda |
6 | Tomas de corriente |
7 | Unidad de control de la puerta trasera derecha |
9 | Electrónica del faro derecho |
10 | Lavaparabrisas/lavafaros |
11 | Unidad de control de la puerta trasera izquierda |
12 | Calefacción independiente |
Portafusibles -D- (marrón) | |
N° | Consumidor |
1 | Ventilación del asiento, calefacción del asiento, retrovisores, panel de mandos trasero del climatizador |
2 | Gateway |
3 | Actuador de sonido/Sistema de escape de sonorización |
5 | Válvula de agua de la caja de cambios |
8 | Sistema de asistencia de visión nocturna, ionizador, HomeLink |
9 | Adaptive cruise control |
11 | Videocámara |
12 | Faro Matrix LED/faro LED derecho |
13 | Faros Matrix LED/faro LED izquierdo |
14 | Limpialuneta |
Portafusibles -E- (rojo) | |
N° | Consumidor |
1 | Alarma antirrobo |
2 | Unidad de control del motor |
3 | Apoyo lumbar |
4 | Mando del cambio (cambio automático) |
5 | Bocina |
6 | Freno de estacionamiento |
7 | Unidad de control del gateway |
8 | Luz interior del techo |
10 | Unidad de control del airbag |
11 | Control electrónico de estabilización (ESC) |
12 | Enchufe para diagnóstico, fotosensor /sensor de lluvia |
13 | Climatizador |
14 | Unidad de control de la puerta delantera derecha |
15 | Compresor de climatización |
