Valable pour les véhicules avec caméras périmétriques

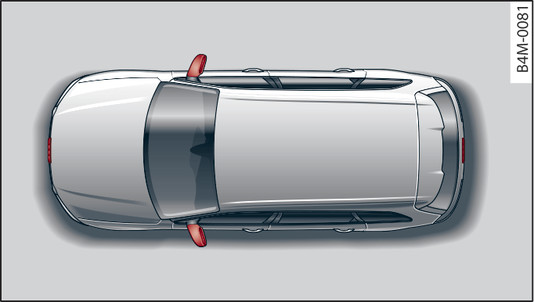

Fig. 174 Emplacement de montage des caméras périmétriques
Fig. 174 Emplacement de montage des caméras périmétriques
Les quatre caméras périmétriques sont intégrées dans la calandre, dans le capot arrière ainsi que dans les deux rétroviseurs extérieurs fig. 174. Veillez à ce que les lentilles restent exemptes d autocollants, de dépôts, etc. car ces derniers peuvent nuire au fonctionnement du système. Remarques concernant le nettoyage lien.
Dans le mode environnement, des coins noirs s affichent autour du véhicule. Les objets se trouvant dans ces zones noires ne sont pas détectés car ils se situent en dehors du champ de vision des caméras.
Les lignes d orientation et les surfaces bleues sont quelque peu inexactes lorsque la suspension pneumatique* est défectueuse, lorsque l assiette du véhicule est relevée, lorsque le mode d abaissement de l arrière du véhicule est activé ou lorsque le mode dynamic, offroad* ou lift / offroad* est sélectionné lien.
AVERTISSEMENT
  • Veuillez tenir compte des avertissements .
  • Pour des raisons de sécurité, n utilisez plus le système si la position ou l angle de montage d une caméra a été modifié, par ex. suite à un accident. Faites contrôler le système par un atelier spécialisé.
  • Sachez que la représentation à l écran est faussée si les boîtiers des rétroviseurs extérieurs ont été déréglés manuellement.
  • N utilisez les modes arrière et arrière de biais que lorsque le hayon est complètement fermé, sinon la représentation à l écran est faussée.
  • La vue périphérique du véhicule est générée à partir des images des caméras. Le système projette à l écran une représentation de votre véhicule. Les objets et obstacles situés au-dessus des caméras ne sont pas affichés.
  • Les lentilles de caméras grossissent et déforment le champ visuel. Les contours des objets affichés à l écran sont imprécis et déformés.
ATTENTION
  • Veuillez tenir compte des avertissements .
  • Le trajet de la partie arrière du véhicule est affiché à l écran du système d infodivertissement en fonction du braquage du volant. L avant du véhicule se déporte plus que l arrière du véhicule. Prévoyez une distance suffisante par rapport à un obstacle pour éviter toute collision avec le rétroviseur extérieur ou avec une aile du véhicule.
Nota
Si le symbole // s affiche à l écran et que la zone d affichage correspondante est grisée cela signifie que les rétroviseurs extérieurs sont rabattus électriquement ou que la porte du conducteur/la porte du passager avant/le hayon est ouvert(e).
