A következőkre vonatkozik: utánfutó vonóberendezéssel szerelt járművek
Az utánfutó vonóberendezés ki- és behajtását gondosan kell elvégezni.

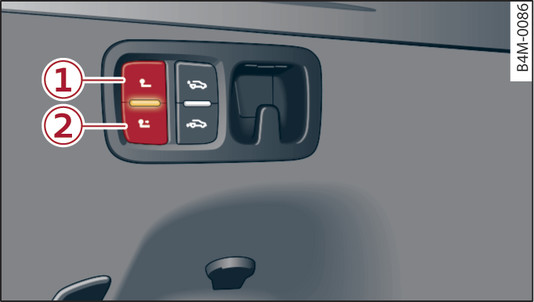

- 121. ábraA csomagtér részlete: gomb

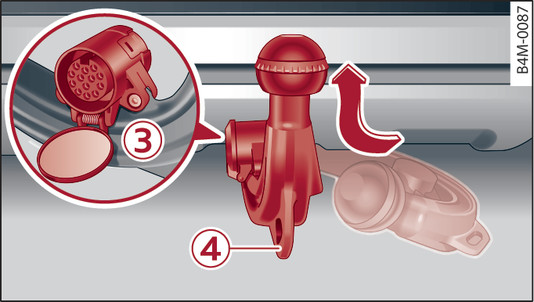

- 122. ábraA hátsó lökhárító területe: utánfutó csatlakozóaljzat és a biztosítókötél szeme
Az utánfutó vonóberendezés kihajtása
Zárja a parkolóféket.
Nyissa fel a csomagtérfedelet.
Nyomja meg a gombot . ábra121►-1- röviden ►. Az utánfutó vonóberendezés kihajlik az „üzemi állásba“.
Ellenőrizze rövid idő után, hogy a LED tartósan világít-e a gombban. Elérte az üzemi helyzetét.
Csatlakoztassa az utánfutó vezetékét a csatlakozóaljzathoz . ábra122► -3-.
Ha csatlakoztat egy utánfutót a járművéhez, akkor akassza be az utánfutó biztosítókötelét a szembe -4-.
Bekapcsolt gyújtásnál nem szabad megjelennie a műszerfalbetét kijelzőjében a
ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést üzenetnek.
ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést üzenetnek.Az utánfutó vonóberendezés behajtása
Csatlakoztassa le az utánfutót és válassza szét az elektromos csatlakozást a jármű és az utánfutó között ►.
Adott esetben távolítsa el az adaptert a csatlakozóaljzatból.
Nyomja meg a gombot -2- röviden. Az utánfutó vonóberendezés visszahajlik a „nyugalmi állásba“.
Ellenőrizze rövid idő után, hogy a LED tartósan világít-e a gombban. Elérte a nyugalmi helyzetét.
Bekapcsolt gyújtásnál nem szabad megjelennie a műszerfalbetét kijelzőjében a ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést üzenetnek.
ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést üzenetnek.Haladó járműnél vagy becsukott csomagtérajtónál a gomb nem működik.
A túlterhelés elleni védelem azonnal megszakítja a ki-/behajtási folyamatot, ha ellenállást érzékel a folyamat közben. Ezt a gombban lévő LED villogásával jelzi.
A túlterhelés elleni védelem kikapcsolásához először szüntesse meg az okot (pl. tárgyak). Érintse meg röviden a gombot addig, amíg az utánfutó vonóberendezés elérte az üzemi vagy a nyugalmi állását.
A LED jelentése a gombban
- Ha villog a LED, akkor az utánfutó vonóberendezés még nincs az üzemi vagy a nyugalmi állásban.
- Ha világít a LED, akkor az utánfutó vonóberendezés az üzemi vagy a nyugalmi állásban van.
- Ügyeljen arra, hogy sem személyek, sem állatok vagy tárgyak ne legyenek az utánfutó vonóberendezés kihajlási területén.
- Ha az utánfutó vonóberendezés nincs helyesen reteszelve, akkor semmi esetre sem szabad használni – baleset- és sérülésveszély!
- Soha ne működtesse a gombot, ha csatlakoztatva van utánfutó vagy az utánfutó vonóberendezésen csomagtartó vagy egyéb felszerelségek találhatók – balesetveszély!
- Soha ne avatkozzon be segédeszközökkel vagy szerszámokkal az utánfutó vonóberendezés kihajtási folyamatába. Ezáltal a vonófej megsérülhet. A vonóberendezés biztonságos használata ezután már nem szavatolható.
- Soha ne közlekedjen utánfutóval, ha villog a LED. Mivel az utánfutó vonóberendezés ebben az esetben nincs reteszelve és ezáltal nincs a végállásában, balesetveszély áll fenn!
- Csak akkor használja az utánfutó vonóberendezést, ha az utánfutó vonóberendezés teljesen ki van hajtva és biztonságosan reteszelve van.
- Ellenőriztesse az utánfutó vonóberendezést egy szakszervizben, ha meghibásodások vannak az elektromos rendszerben vagy magában a vonóberendezésben.
VIGYÁZAT
- Ne irányítsa a nagynyomású tisztítót közvetlenül az utánfutó vonóberendezés tömítésére vagy a csatlakozóaljzatra. A tömítés károsodhat. Ezáltal a nedvesség behatolhat és az rozsdásodási károkat, valamint a berendezés károsodásait okozhatja.
- Ha a gombot akkor működteti, amikor utánfutó van csatlakoztatva vagy az utánfutó vonóberendezésen csomagtartó vagy egyéb felszereltségek találhatók, a ki-/behajtó berendezés, a jármű részei és a felszereltségek megsérülhetnek.
Megjegyzés
- Az utánfutó vonóberendezésen a szem -4- kizárólag az utánfutó biztosítókötelének a rögzítéséhez való.
- Nagyon alacsony külső hőmérsékletek esetén működési zavarok jöhetnek létre az utánfutó vonóberendezés ki- és behajtásakor. Ilyen esetekben tartsa a gombot addig nyomva, amíg az utánfutó vonóberendezés elérte az üzemi vagy a nyugalmi helyzetét. Gyakran elegendő az is, ha a járművet melegebb helységekbe (pl. garázs) állítja.
- Ha utánfutó nélkül közlekedik, akkor az utánfutó vonóberendezés legyen behajtva.
