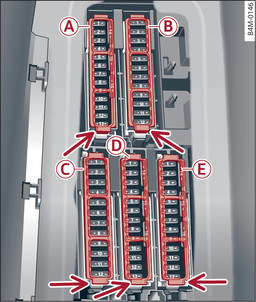

- 342. ábraA vezető lábtere (balkormányos): biztosítéktartó a műanyag kengyellel

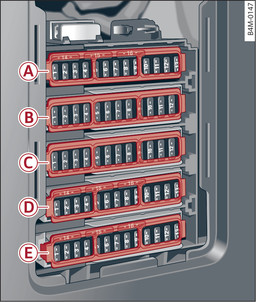

- 343. ábraAz első utas lábtere (jobbkormányos): biztosítéktartó a műanyag kengyellel
Biztosítéktartó -A- (barna) | |
Ssz. | Fogyasztó |
1 | Forgattyústengely fűtés |
2 | Levegőtömegmérő |
3 | Kipufogószelepek |
4 | Vákuumszivattyú, fűtővízszivattyú, részecskeérzékelő, biodízelérzékelő |
5 | Féklámpa érzékelő |
6 | Motorszelepek |
7 | Lambda-szondák, levegőtömegmérő |
8 | Vízszivattyú, nagynyomású szivattyú, nagynyomású szabályozószelep, levegőtömegmérő |
9 | Fűtővízszivattyú |
10 | Olajnyomás érzékelő, olajhőmérséklet érzékelő |
11 | Tengelykapcsoló út érzékelő |
12 | Motorszelepek |
13 | Hűtőventilátor |
14 | Befecskendező szelepek |
15 | Gyújtótekercsek |
16 | Üzemanyag-szivattyú |
Biztosítéktartó -B- (piros) | |
Ssz. | Fogyasztó |
1 | Gyújtótekercsek |
2 | Motorszelepek |
5 | Motorcsapágy |
7 | Kapcsolótábla |
8 | Klímaberendezés (ventilátor) |
Biztosítéktartó -C- (fekete) | |
Ssz. | Fogyasztó |
1 | Ülésfűtés elöl |
2 | Ablaktörlő |
3 | Fényszóróelektronika bal oldal |
4 | Panoráma üvegtető |
5 | Ajtó vezérlőegység bal első |
6 | Csatlakozóaljzatok |
7 | Ajtó vezérlőegység jobb hátsó |
9 | Fényszóróelektronika jobb oldal |
10 | Ablakmosó berendezés/fényszórótisztító berendezés |
11 | Ajtó vezérlőegység bal hátsó |
12 | Állóhelyzeti fűtés |
Biztosítéktartó -D- (barna) | |
Ssz. | Fogyasztó |
1 | Ülésszellőztetés, ülésfűtés, visszapillantó tükrök, klíma kezelőrész hátul |
2 | Gateway |
3 | Hang beavatkozó elem/kipufogó berendezés hang |
5 | Vízszelep, sebességváltó |
8 | Éjszakai látás asszisztens, ionizátor, HomeLink |
9 | Adaptive cruise control |
11 | Videokamera |
12 | Matrix LED-fényszóró/LED-fényszóró jobb oldal |
13 | Matrix LED-fényszóró/LED-fényszóró bal oldal |
14 | Hátsó ablaktörlő |
Biztosítéktartó -E- (piros) | |
Ssz. | Fogyasztó |
1 | Riasztóberendezés |
2 | Motor vezérlőegység |
3 | Derékcsigolya-támasz |
4 | Kapcsolásműködtetés automata sebességváltó |
5 | Kürt |
6 | Elektromechanikus parkolófék |
7 | Gateway vezérlőegység |
8 | Belső világítás tető |
10 | Légzsák vezérlőegység |
11 | Elektronikus menetstabilizálás ellenőrzés (ESC) |
12 | Diagnosztikai csatlakozó, fény-/esőérzékelő |
13 | Klímaberendezés |
14 | Ajtó vezérlőegység jobb első |
15 | Klímakompresszor |
