Obowiązuje dla: samochodu z kamerami otoczenia

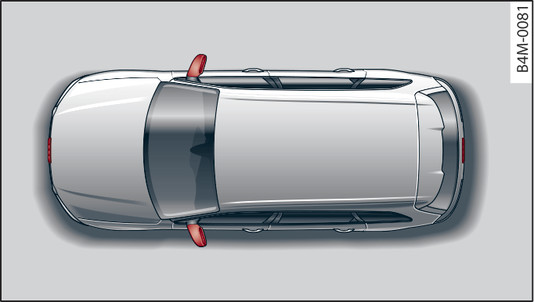

- Rys. 174Miejsca zamontowania kamer otoczenia
Kamery otoczenia znajdują się we wlocie chłodnicy, w pokrywie bagażnika i na obu lusterkach zewnętrznych rys. 174►. Należy zwrócić uwagę, aby soczewek nie zakrywać osłonami, ani w inny sposób, ponieważ mogą one ograniczyć system. Informacje na temat czyszczenia link►.
W trybie Otoczenie w sylwetce samochodu pokazane zostają czarne narożniki. Obiekty w tym obszarze są poza polem widzenia kamery i nie zostaną ujęte.
Dokładność linii orientacyjnych i niebieskich płaszczyzn spada, kiedy resorowanie pneumatyczne* jest uszkodzone, samochód jest podniesiony albo aktywne jest opuszczanie tyłu samochodu albo nastawiony jest tryb dynamic, allroad* albo lift / offroad* link►.
- Zapoznać się z ostrzeżeniami ►.
- Ze względów bezpieczeństwa nie należy korzystać z systemu, kiedy położenie i kąt zamontowania kamery został zmieniony np. po wypadku. Zlecić sprawdzenie systemu w specjalistycznym serwisie.
- Należy pamiętać, że obraz na wyświetlaczu jest zafałszowany, kiedy obudowa lusterka zewnętrznego zostałą przestawiona w wyniku ręcznego zadziałania siłą.
- Tryb tyłem i tryb tyłem poprzecznie uzywać tylko przy całkowicie zamkniętej pokrywie bagażnika, w przeciwnym razie obraz na wyświetlaczu będzie zafałszowany.
- Otoczenie samochodu utworzone zostanie z obrazów z kamery. Obraz samochodu zostanie wyświetlony przez system. Przedmioty i przeszkody ponad kamerą nie zostaną pokazane.
- Soczewki kamery powiększają i wykrzywiają pole widzenia. Powodują, że obiekty na ekranie zmieniają się i wyświetlane są niedokładnie.
- Zapoznać się z ostrzeżeniami ►.
- Na wyświetlaczu systemu Infotainment pokazany zostaje tor jazdy tyłu samochodu, w zależności od stopnia skrętu kierownicy. Przód samochodu skręca bardziej, niż tył. Zachowywać wystarczający odstęp od przeszkody, aby nie zahaczyć lusterkiem zewnętrznym lub tyłem samochodu.
Informacja
Kiedy na wyświetlaczu pojawi się symbol
/
/
, a odpowiedni obszar wskazań jest pokazany szarym kolorem, lusterka zewnętrzne zostały elektrycznie złożone, albo drzwi kierowcy/drzwi przedniego pasażera/pokrywa bagażnika została otwarta.
//, a odpowiedni obszar wskazań jest pokazany szarym kolorem, lusterka zewnętrzne zostały elektrycznie złożone, albo drzwi kierowcy/drzwi przedniego pasażera/pokrywa bagażnika została otwarta.
