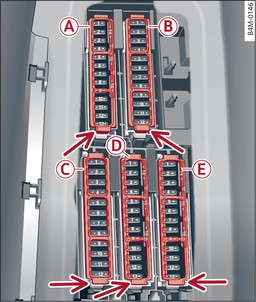

- Fig. 342Zona dos pés do condutor (veículos com volante à esquerda): porta-fusíveis com patilha de plástico
- Fig. 343Zona dos pés do passageiro (veículos com volante à direita): porta-fusíveis com patilha de plástico
Porta-fusíveis -A- (castanho) | |
N.º | Consumidor |
1 | Aquecimento da cambota |
2 | Medidor da massa de ar |
3 | Borboletas dos gases de escape |
4 | Bomba do vácuo, bomba da água de aquecimento, sensor de partículas, sensor de biodiesel |
5 | Sensor da luz do travão |
6 | Válvulas do motor |
7 | Sondas Lambda; medidor da massa de ar |
8 | Bomba de água, bomba de alta pressão, válvula de regulação da alta pressão, medidor da massa de ar |
9 | Bomba da água de aquecimento |
10 | Sensor da pressão do óleo, sensor da temperatura do óleo |
11 | Sensor do curso da embraiagem |
12 | Válvulas do motor |
13 | Ventilador do radiador |
14 | Injetores |
15 | Bobinas de ignição |
16 | Bomba do combustível |
Porta-fusíveis -B- (vermelho) | |
N.º | Consumidor |
1 | Bobinas de ignição |
2 | Válvulas do motor |
5 | Suporte do motor |
7 | Tablier |
8 | Ar condicionado (ventilador) |
Porta-fusíveis -C- (preto) | |
N.º | Consumidor |
1 | Aquecimento dos bancos dianteiros |
2 | Limpa-vidros |
3 | Sist. eletrónico do farol, esquerda |
4 | Teto de abrir panorâmico |
5 | Aparelho de comando porta dianteira esquerda |
6 | Tomada |
7 | Aparelho de comando da porta traseira, direita |
9 | Sist. eletrónico do farol, direita |
10 | Dispositivo lava-vidros/ dispositivo lava-faróis |
11 | Aparelho de comando porta traseira esquerda |
12 | Aquecimento estacionário |
Porta-fusíveis -D- (castanho) | |
N.º | Consumidor |
1 | Ventilação dos bancos, aquecimento dos bancos, espelho retrovisor, painel de comando do ar condicionado atrás |
2 | Gateway |
3 | Actuador de som/sistema de exaustão de som |
5 | Válvula de água - caixa de velocidades |
8 | Assistente de visão noturna, ionizador, HomeLink |
9 | Adaptive cruise control |
11 | Câmara de vídeo |
12 | Faróis Matrix LED / Faróis LED no lado direito |
13 | Faróis Matrix LED / Faróis LED no lado esquerdo |
14 | Limpa-vidro traseiro |
Porta-fusíveis -E- (vermelho) | |
N.º | Consumidor |
1 | Sistema de alarme antirroubo |
2 | Aparelho de comando do motor |
3 | Apoio lombar |
4 | Comando das mudanças - caixa de velocidades automática |
5 | Buzina |
6 | Travão de estacionamento eletromecânico |
7 | Unidade de comando Gateway |
8 | Luz do habitáculo - forro do tejadilho |
10 | Unidade de comando do airbag |
11 | Programa Eletrónico de Estabilidade (ESC) |
12 | Tomada do diagnóstico, fotossensor e sensor de chuva |
13 | Ar condicionado |
14 | Aparelho de comando da porta dianteira, direita |
15 | Compressor do ar condicionado |
