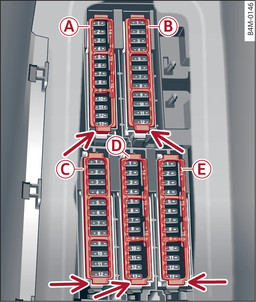

- Bild 342 Förarens golvutrymme (vänsterstyrda bilar): Säkringshållare med plastbygel

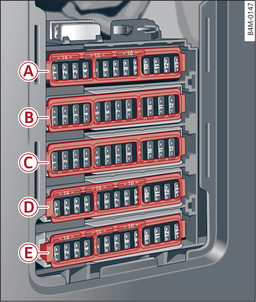

- Bild 343 Passagerarens golvutrymme (högerstyrda bilar): Säkringshållare med plastbygel
Säkringshållare -A- (brun) | |
Nr | Förbrukare |
1 | Vevaxeluppvärmning |
2 | Luftmassemätare |
3 | Avgasspjäll |
4 | Undertryckspump, hetvattenspump, partikelsensor, biodieselsensor |
5 | Bromsljussensor |
6 | Motorventiler |
7 | Lambdasonder, luftmassamätare |
8 | Vattenpump, högtryckspump, högtrycksreglerventil, luftmassamätare |
9 | Hetvattenpump |
10 | Oljetrycksgivare, oljetemperaturgivare |
11 | Kopplingsvägsensor |
12 | Motorventiler |
13 | Kylarfläkt |
14 | Insprutningsventiler |
15 | Tändspolar |
16 | Bränslepump |
Säkringshållare -B- (röd) | |
Nr | Förbrukare |
1 | Tändspolar |
2 | Motorventiler |
5 | Motorlager |
7 | Instrumentpanel |
8 | Klimatanläggning (fläkt) |
Säkringshållare -C- (svart) | |
Nr | Förbrukare |
1 | Stolsvärme fram |
2 | vindrutetorkare |
3 | Strålkastarelektronik vänster |
4 | Panoramasollucka |
5 | Styrdon dörr vänster fram |
6 | Eluttag |
7 | Styrdon dörr höger bak |
9 | Strålkastarelektronik höger |
10 | Spolarsystem/strålkastarrengöring |
11 | Styrdon dörr vänster bak |
12 | Parkeringsvärmare |
Säkringshållare -D- (brun) | |
Nr | Förbrukare |
1 | Sätesventilation, sätesuppvärmning, backspeglar, klimatmanöverdel bak |
2 | Gateway |
3 | Soundställdon/soundavgassystem |
5 | Vattenventil växellåda |
8 | Mörkersiktsassistent, jonisator, HomeLink |
9 | Adaptive cruise control |
11 | Videokamera |
12 | Matrislysdiodsstrålkastare/lysdiodstrålkastare höger |
13 | Matrislysdiodsstrålkastare/lysdiodstrålkastare vänster |
14 | Bakrutetorkare |
Säkringshållare -E- (röd) | |
Nr | Förbrukare |
1 | Larmsystem |
2 | Motorstyrdon |
3 | svankstöd |
4 | Växelmanövrering automatväxellåda |
5 | Signalhorn |
6 | Elektromekanisk parkeringsbroms |
7 | Gateway-styrdon |
8 | Kupéljus i innertak |
10 | Airbagstyrdon |
11 | Elektronisk stabilitetskontroll (ESC) |
12 | Diagnosuttag, ljus-/regnsensor |
13 | Klimatanläggning |
14 | Styrdon dörr höger fram |
15 | Klimatanläggningskompressor |
