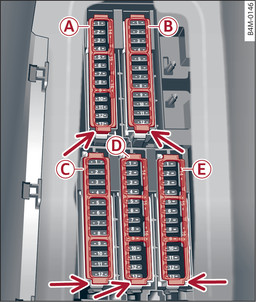

- Şek. 342Sürücü ayak bölmesi (soldan direksiyon): Plastik askılı sigorta taşıyıcı

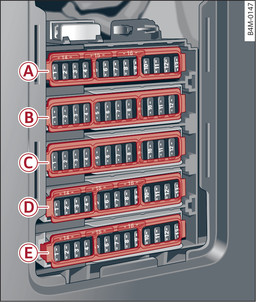

- Şek. 343Ön yolcu ayak bölmesi (sağdan direksiyon): Plastik askılı sigorta taşıyıcı
Sigorta kutusu -A- (kahverengi) | |
No. | Tüketici |
1 | Krank mili ısıtması |
2 | Hava kütle ölçer |
3 | Egzoz kapakçıkları |
4 | Vakum pompası, ısıtma suyu pompası, partikül sensörü, biyodizel sensörü |
5 | Fren lambası sensoru |
6 | Motor supapları |
7 | Lambda sondaları, hava kütle ölçer |
8 | Su pompası, yüksek basınç pompası, yüksek basınç hava ayar valfı, hava kütle ölçer |
9 | Isıtma suyu pompası |
10 | Yağ basıncı sensörü, yağ hararet sensörü |
11 | Debriyaj yol sensörü |
12 | Motor supapları |
13 | Radyatör fanı |
14 | Enjektörler |
15 | Ateşleme bobinleri |
16 | Yakıt pompası |
Sigorta kutusu -B- (kırmızı) | |
No. | Tüketici |
1 | Ateşleme bobinleri |
2 | Motor supapları |
5 | Motor yatağı |
7 | Ön göğüs |
8 | Klima (fan) |
Sigorta kutusu -C- (siyah) | |
No. | Tüketici |
1 | Ön koltuk ısıtması |
2 | Cam silecekleri |
3 | Sol far elektroniği |
4 | Panorama cam tavan |
5 | Sol ön kapı kontrol ünitesi |
6 | Elektrik soketleri |
7 | Kapı kontrol ünitesi, arka sağ |
9 | Sağ far elektroniği |
10 | Cam temizleme sistemi/far temizleme sistemi |
11 | Kapı kontrol ünitesi, arka sol |
12 | Ek kalorifer |
Sigorta kutusu -D- (kahverengi) | |
No. | Tüketici |
1 | Koltuk havalandırması, koltuk ısıtması, dikiz aynası, klima arka kullanım parçası |
2 | Gateway |
3 | Ses aktüatörü/Egzoz sistemi sesi |
5 | Şanzıman su valfı |
8 | Gece görüş asistanı, iyonizatör, HomeLink |
9 | Adaptive cruise control |
11 | Video kamera |
12 | Matrix LED far/LED far sağ |
13 | Matrix LED far/LED far sol |
14 | Arka cam sileceği |
Sigorta kutusu -E- (kırmızı) | |
No. | Tüketici |
1 | Hırsızlık uyarı sistemi |
2 | Motor kontrol ünitesi |
3 | Omurilik desteği |
4 | Otomatik şanzıman vites değiştirme mekanizması |
5 | Korna |
6 | Elektro mekanik el freni |
7 | Gateway kontrol ünitesi |
8 | Tavan kaplaması iç lamba |
10 | Hava yastığı kontrol ünitesi |
11 | Elektronik Denge Kontrolü (ESC) |
12 | Teşhis soketi, Işık / yağmur sensörü |
13 | Klima sistemi |
14 | Sağ ön kapı kontrol ünitesi |
15 | Klima kompresörü |
