Обзор подкапотного пространства Audi A1

Audi A1 Эксплуатация Проверка и наполнение Подкапотное пространство

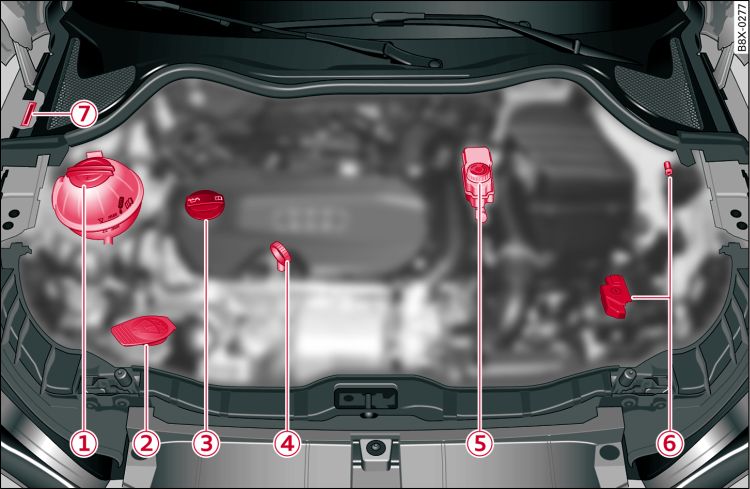

: Илл.1 Типичное расположение заправочных бачков, масломерного щупа и маслоналивного отверстия

Основные контрольные точки.

-1-	Расширительный бачок системы охлаждения ()
-2-	Заправочный бачок стеклоомывателя ()
-3-	Маслоналивное отверстие ()
-4-	Масломерный щуп (оранжевый)
-5-	Бачок тормозной жидкости ()
-6-	Аккумулятор (+) или точка пуска двигателя от аккумулятора другого автомобиля (+) (под крышкой) и точка соединения с «землей» (-)
-7-	Идентификационный номер автомобиля

Расположение маслоналивного отверстия и масломерного щупа Илл.1 (позиция -3- und -4-) может отличаться от показанного на рисунке в зависимости от исполнения двигателя.
