Audi Q5   Bedienung  Cockpit
Einige der hier aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.

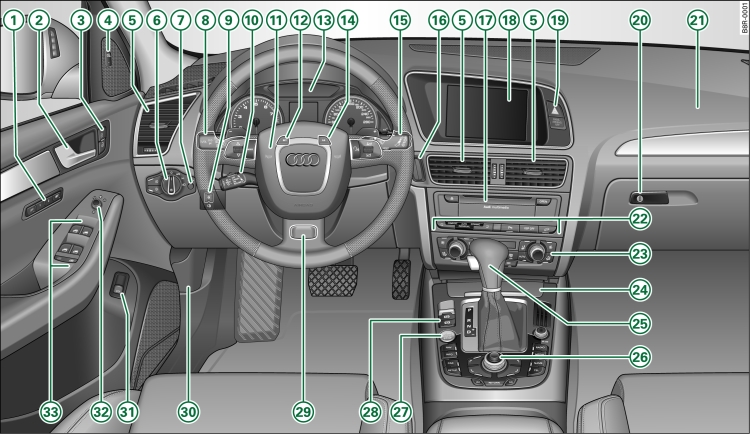

Abb.1 Einige der hier aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.
-1-Memorytasten
-2-Türgriff
-3-Zentralverriegelungsschalter
-4-Taste für Audi side assist
-5-Luftaustrittsdüsen mit Rändelrad
-6-Lichtschalter
-7-Instrumentenbeleuchtung
-8-
Bedienhebel für:
-9-Leuchtweitenregulierung
-10-
Je nach Ausstattung:
-11-
Lenkrad mit:
-12-SET-Taste
-13-Kombiinstrument
-14-Rückstelltaste für Tageskilometerzähler
-15-
Bedienhebel für:
-16-Zündschloss
-17-Radioanlage bzw. Audi multimedia
-18-Radio-Display1) bzw. MMI-Display
-19-
Schalter/Kontrollleuchte für:
-20-Handschuhfach
-21-Beifahrer-Airbag
-22-
Je nach Ausstattung:
-23-
Klimaanlage, je nach Ausstattung:
-24-
Aschenbecher mit Zigarettenanzünder ,
-25-
Je nach Ausstattung Wähl- oder Schalthebel für:
-26-
Je nach Ausstattung:
-27-Start-/Stop-Taste
-28-
Taster für:
-29-Verstellbare Lenksäule (vom Lenkrad verdeckt)
-30-Entriegelung für Motorraumklappe
-31-Schalter zum Entriegeln der Gepäckraumklappe
-32-Elektrische Außenspiegelverstellung
-33-Elektrische Fensterheber
Hinweis
  • Die Bedienung der Radioanlage bzw. des Multi Media Interface (MMI) ist in einer separaten Bedienungsanleitung beschrieben.
  • Bei Fahrzeugen mit Rechtslenkung* weicht die Anordnung der Bedienungselemente zum Teil von der in der Abbildung Abb.1 gezeigten Anordnung ab. Die Symbole, die die Bedienungselemente markieren, sind jedoch gleich.
1) Je nach Fahrzeugausstattung ist die Darstellung im Display entweder mehrfarbig oder zweifarbig. Da die beiden Darstellungen nahezu identisch sind, werden in dieser Betriebsanleitung die mehrfarbigen Darstellungen verwendet.
