Audi Q5   Bediening  Bestuurdersruimte
Enkele van de hier vermelde uitrustingsdetails horen alleen bij bepaalde type-uitvoeringen of zijn meeruitvoeringen.

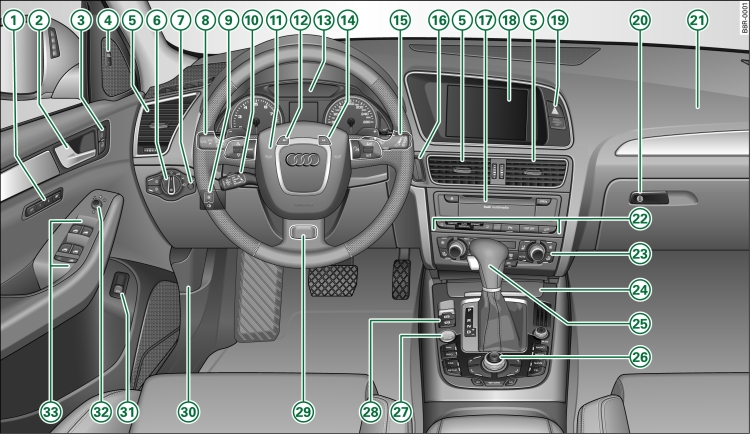

Afb.1 Enkele van de hier vermelde uitrustingsdetails horen alleen bij bepaalde type-uitvoeringen of zijn meeruitvoeringen.
-1-Geheugentoetsen
-2-Portiergreep
-3-Knop voor centrale vergrendeling
-4-Knop voor Audi side assist
-5-Luchtroosters met kartelwieltje
-6-Lichtschakelaar
-7-Instrumentenverlichting
-8-
Bedieningshendel voor:
-9-Lichtbundelhoogteverstelling
-10-
Afhankelijk van de uitrusting:
-11-
Stuurwiel met:
-12-SET-toets
-13-Instrumentenpaneel
-14-Resetknop voor dagteller
-15-
Bedieningshendel voor:
-16-Contactslot
-17-Radiosysteem of Audi multimedia
-18-Radiodisplay 1) resp. MMI-scherm
-19-
Schakelaar/controlelampje voor:
-20-Dashboardkastje
-21-Bijrijdersairbag
-22-
Afhankelijk van de uitrusting:
-23-
Airconditioning, afhankelijk van de uitrusting:
-24-
Asbak met sigarettenaansteker ,
-25-
Afhankelijk van de uitrusting keuze- of versnellingshendel voor:
-26-
Afhankelijk van de uitrusting:
-27-Start-stopknop
-28-
Knoppen voor:
-29-Verstelbare stuurkolom (op afbeelding door stuurwiel niet zichtbaar)
-30-Ontgrendeling voor motorkap
-31-Schakelaar voor het ontgrendelen van de achterklep
-32-Elektrische buitenspiegelverstelling
-33-Elektrische ruitbediening
Aanwijzing
  • De bediening van de radio-installatie resp. de Multi Media Interface (MMI) is in een apart instructieboekje beschreven.
  • Bij wagens met rechts stuur* wijkt de plaatsing van de bedieningselementen gedeeltelijk van de op de afbeelding Afb.1 weergegeven plaatsing af. De symbolen die de bedieningselementen markeren, zijn echter gelijk.
1) Afhankelijk van de wagenuitvoering is de weergave op het scherm ofwel meerkleurig ofwel tweekleurig. Aangezien de beide weergaven nagenoeg identiek zijn, worden in dit instructieboekje de meerkleurige weergaven gebruikt.
