Platí pro vozidla se zpětnou kamerou

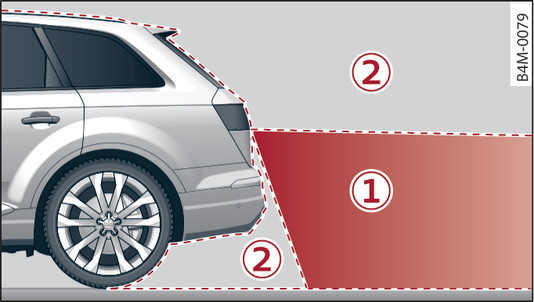

- Obr. 169 Oblast snímání -1- a zpětnou kamerou nesnímaná oblast -2-

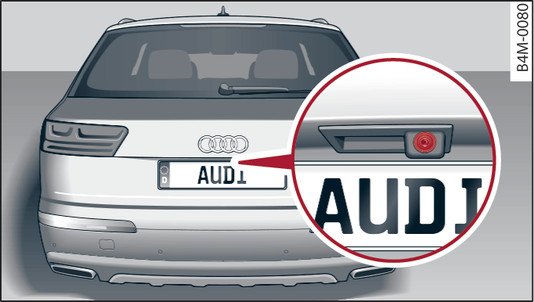

- Obr. 170 Kapota zavazadlového prostoru: umístění zpětné kamery
Zpětná kamera je nad zadním nosičem registrační značky. Mějte na paměti, že čočka zpětné kamery obr. 170► nesmí být zakrytá nálepkami, usazeninami apod., protože by se mohla omezit funkce zpětné kamery. Pokyny k čistění Odkaz►,
Oblast snímání zpětné kamery odpovídá -1- obr. 169►. Na displeji Infotainmentu se zobrazuje výhradně tato oblast. Předměty, které jsou v oblasti nesnímané kamerou -2-, se nezobrazují.
Přesnost orientačních čar a modrých ploch se snižuje, když je vzduchové pružení* vadné, vozidlo je zvednuté nebo když je snížení zadní části aktivní nebo je nastavený režim dynamic, allroad*, resp. lift / offroad* Odkaz►.
- Respektujte varovné pokyny ►.
- Pokud se změní pozice a úhel zabudování zpětné kamery, např. po nehodě, systém z bezpečnostních důvodů dále nepoužívejte. Nechte ho zkontrolovat v některém z odborných servisů.
- Zpětnou kameru používejte jako podporu pouze tehdy, když poskytuje dobrý a jasný obraz. Obraz může být například ovlivněn protisvětlem, znečištěním čočky nebo nějakou závadou.
- Zpětnou kameru používejte pouze při zcela zavřené kapotě zavazadlového prostoru. Dbejte, aby předměty namontované na zádi vozidla nezakrývaly výhled zpětné kamery.
- Čočka kamery zvětšuje a zkresluje zorné pole. Objekty na obrazovce jsou změněné a nepřesně zobrazované.
- V určitých situacích se osoby nebo objekty jeví na displeji bližší nebo vzdálenější:
- U objektů, které se nedotýkají země, např. nárazník zaparkovaného vozidla, závěsné zařízení nebo záď nákladního automobilu. V takovém případě nepoužívejte pomocné čáry.
- Když najíždíte z vodorovné plochy do stoupání nebo klesání.
- Když přijíždíte k předmětům před vámi.
- Pokud je vozidlo naloženo k zádi.
- Respektujte varovné pokyny ►.
- Oranžové orientační čáry na displeji Infotainmentu představují jízdní dráhu zádě vozidla v závislosti na natočení volantu. Přední část vozidla silně vybočuje proti zádi. Dodržujte dostatečný odstup od překážky, aby nedošlo ke kolizi zrcátka nebo zádi vozidla s překážkou.
