De startkabels moeten in de juiste volgorde worden vastgeklemd!
- Afbeelding 334Motorruimte: Aansluitpunten voor startkabels en acculader

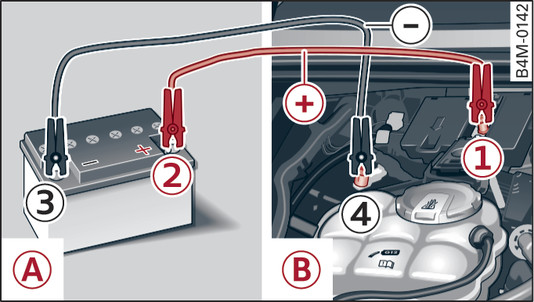

- Afbeelding 335Starthulp via de accu van een andere wagen: A – stroomgevend, B – ontladen
De aansluitpunten voor starthulp zitten in de motorruimte.
Pluskabel (rood) op de pluspolen aansluiten
Rode afdekking op de pluspool openklappen Afbeelding334►.
Een uiteinde van de pluskabel (rood) op het aansluitpunt voor starthulp Afbeelding335► -1- (bout onder rode afdekking = "plus") van de te starten wagen -B- aansluiten.
Het andere uiteinde van de pluskabel (rood) op de pluspool -2- van de stroomleverende accu -A- aansluiten.
Minkabel (zwart) op de minpolen aansluiten
Het ene uiteinde van de minkabel (zwart) op minpool -3- van de stroomleverende accu -A- bevestigen.
Het andere uiteinde van de minkabel (zwart) op het aansluitpunt voor starthulp -4- (bout met zeskant = "min") van de te starten wagen aansluiten -B-.
Motor starten
Motor van de stroomleverende wagen -A- starten en stationair laten draaien.
Nu de motor van de wagen met de ontladen accu -B- starten.
Indien de motor niet aanslaat: starten na 10 seconden afbreken en na ca. 30 seconden weer herhalen.
Kabels bij draaiende motoren in de omgekeerde volgorde van wat hierboven beschreven staat verwijderen.
Rode afdekking op de pluspool dichtklappen.
ATTENTIE
- De niet-geïsoleerde delen van de pooltangen mogen elkaar niet raken. Bovendien mag de op de pluspool van de accu aangesloten kabel niet met elektrisch geleidende delen van de wagen in aanraking komen - gevaar voor kortsluiting!
- Buig u niet over de accu s - gevaar door etsende werking!
- De vuldoppen van de accucellen stevig vastschroeven.
- Ontstekingsbronnen (open licht, brandende sigaretten, enz.) ver van de accu s houden - explosiegevaar!
- Als u een andere wagen starthulp verleent, de startkabels zo plaatsen dat zij niet door draaiende onderdelen in de motorruimte van de andere wagen kunnen worden geraakt.
VOORZICHTIG
Let erop dat de hiervoor beschreven handelingen voor het aansluiten van de startkabels gelden als uw wagen starthulp krijgt. Als u aan een andere wagen starthulp geeft, moet u de minkabel (-) niet op de minpool van de ontladen accu vastmaken, maar op een massief, vast op het motorblok vastgeschroefd metalen onderdeel of op het motorblok zelf vastklemmen. Als bij de accu van de ontvangende wagen de lucht niet naar buiten wordt afgevoerd bestaat er gevaar voor explosie door knalgas!
Let op
- Uit de accu in uw wagen wordt lucht naar buiten afgevoerd, accugassen worden dus uit de wagen afgevoerd.
- Let erop dat de aangesloten pooltangen voldoende contact met het metaal hebben.
