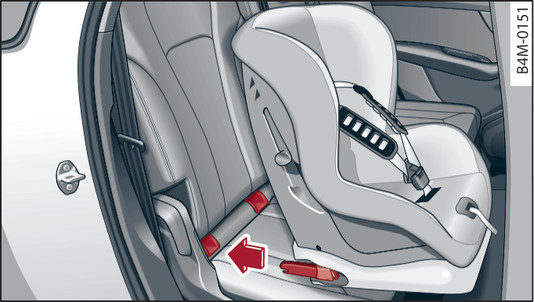

- Fig. 273Fissaggio del seggiolino con sistema ISOFIX
Qualora si voglia fissare un seggiolino per bambini ISOFIX o i-Size agli appositi ancoraggi ISOFIX della vettura, accertarsi che il seggiolino sia omologato per i sedili interessati. Le possibilità per il montaggio sono descritte nella tabella sottostante link►. Le informazioni necessarie sono riportate sull etichetta arancione del seggiolino.
Rimuovere la copertura* da entrambi gli ancoraggi ISOFIX, oppure
rimuovere l imbottitura* che si trova tra il cuscino e lo schienale. Tirare a questo scopo le linguette laterali dell imbottitura.
Inserire i bracci di supporto del seggiolino negli ancoraggi ISOFIX facendoli scattare in posizione fig. 273►.
Provare a tirare il seggiolino per verificare che entrambi gli ancoraggi siano scattati correttamente.
Seggiolini per bambini | Classe di grandezza ISOFIX | Sedili della seconda fila | Sedili della terza fila* | Sedile del passeggero anteriore* |
Gruppo 0: fino a 10 kg | E | IL | X | IL |
Gruppo 0+: fino a 13 kg | E | IL | X | IL |
D | ||||
C | ||||
Gruppo 1: da 9 a 18 kg | D | IL | X | IL |
C | X | |||
B | IUF | |||
B1 | IUF | |||
A | X | |||
Gruppo 2: da 15 a 25 kg | - | IL | IUF | IL |
Gruppo 3: da 22 a 36 kg | - | IL | IUF | IL |
Seggiolino i-Size | - | i-U | X | X |
- Classe di dimensione: l indicazione relativa alla classe di dimensione corrisponde al peso corporeo ammesso per il seggiolino. Per seggiolini con omologazione universale o semi-universale, la classe di dimensione è indicata sul sigillo ECE. L indicazione relativa alla classe di dimensione è riportata sul rispettivo seggiolino.
- IL: posto a sedere idoneo al montaggio di un seggiolino ISOFIX con omologazione semi-universale. Controllare la lista di vetture fornita dal produttore del seggiolino.
- IUF: posto a sedere idoneo al montaggio di un seggiolino ISOFIX orientato nel senso di marcia con omologazione universale.
- I-U: posto a sedere idoneo al montaggio di un seggiolino i-Size con omologazione universale.
- X: posto a sedere non adatto per il fissaggio del rispettivo seggiolino.
- Osservare le importanti avvertenze per la sicurezza ►, ► e le istruzioni per il montaggio del seggiolino fornite dal produttore dello stesso.
- Se l airbag corrispondente è attivato, non fissare mai sul sedile del passeggero anteriore un seggiolino sul quale il bambino sieda dando le spalle al senso di marcia: pericolo di morte!
- Gli ancoraggi presenti nella vettura sono stati progettati esclusivamente per i seggiolini con sistema ISOFIX. Non fissarvi quindi seggiolini di altro tipo o altri oggetti, perché potrebbero costituire un grave pericolo per l incolumità dei passeggeri.
