Plano geral do Audi A5

Audi A5/S5 Utilização Painel de bordo

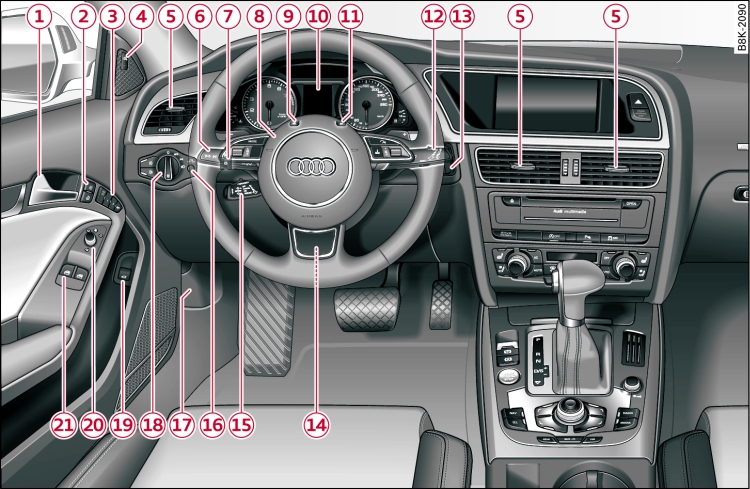

: Fig. 1 Painel de bordo: lado esquerdo

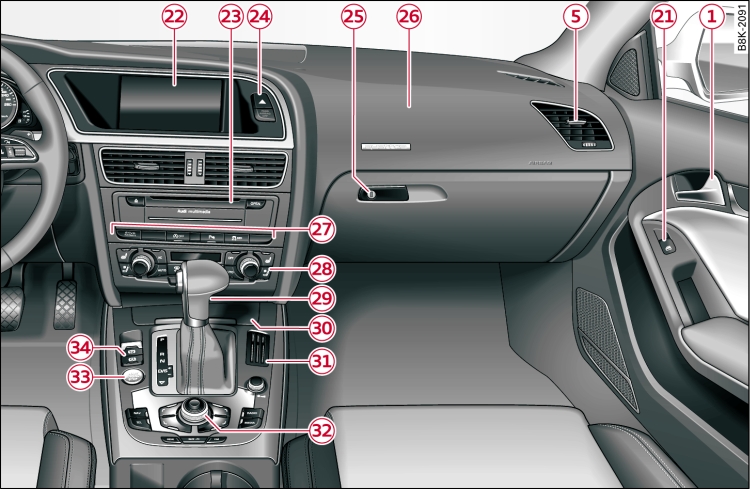

: Fig. 2 Painel de bordo: lado direito

-1-	Manípulo da porta
-2-	Interruptor do fecho centralizado
-3-	Função de memória
-4-	Tecla para Audi side assist
-5-	Difusores com roda recartilhada
-6-	Alavanca de comando de: Indicadores de direcção e luzes de médios/máximos Audi active lane assist Assistência aos máximos
-7-	Regulação do alcance dos faróis
-8-	Volante com: Buzina Airbag do condutor Teclas de operação para Áudio, TV, Telefone, Navegação e Sistema de dialogo por voz Interruptores basculantes para a utilização do tiptronic
-9-	Botão SET
-10-	Painel de instrumentos
-11-	Botão de retorno a zero do conta-quilómetros parcial
-12-	Alavanca de comando de: Limpa/lava-pára-brisas Computador de bordo
-13-	Fechadura da ignição
-14-	Coluna da direcção regulável (encoberta pelo volante)
-15-	Dependendo do equipamento: regulação da velocidade adaptive cruise control
-16-	Iluminação do painel de instrumentos
-17-	Desbloqueador do capot
-18-	Interruptor das luzes
-19-	Interruptor de destrancagem da tampa da bagageira
-20-	Regulação eléctrica dos espelhos exteriores
-21-	Comandos eléctricos dos vidros
-22-	Ecrã do rádio ¹⁾ ou do MMI
-23-	Sistema de rádio ou leitor MMI
-24-	Luzes de emergência
-25-	Porta-luvas
-26-	Airbag do passageiro
-27-	Dependendo do equipamento: Tecla para Audi drive select Botão do sistema auxiliar de estacionamento Tecla do Programa Electrónico de Estabilidade OFF Botão do estore eléctrico Botão do sistema Start-Stop
-28-	Ar condicionado
-29-	Alavanca de velocidades ou alavanca selectora, conforme o equipamento, para multitronic^®, tiptronic bzw. S tronic^® Caixa de velocidades manual
-30-	Cinzeiro com isqueiro « Cinzeiro » « Isqueiro »
-31-	Porta-moedas
-32-	Dependendo do equipamento: Unidade de comando do MMI ou Tecla para Audi drive select Tecla para o auxílio ao estcionamento Tecla do Programa Electrónico de Estabilidade OFF Tecla para estore eléctrico de protecção contra o sol Tecla do sistema Start-Stop
-33-	Tecla START ENGINE STOP
-34-	Botões de: Travão de estacionamento electromecânico Assistente do arranque

Nota

Alguns dos equipamentos aqui indicados fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
A utilização do rádio ou do Multi Media Interface (MMI) está descrita num manual de instruções à parte.
Nos veículos com direcção à direita^* a disposição dos comandos é um pouco diferente da apresentada na Link. Os símbolos que referenciam os comandos são, no entanto, idênticos.

¹⁾ Conforme o equipamento do veículo, a apresentação no visor pode ser numa ou mais cores. Como a imagem é idêntica em ambos os casos, é feita referência à versão policromática no presente Manual de Instruções. Com o rádio chorus não podem ser realizadas certas configurações no menu CAR.
